接地棒材質為玻璃纖維環氧樹脂桿俗稱玻璃鋼桿，接地棒頭為鑄鋁件，分為雙設式、平口式（平口螺旋式）、平口手握式、猴頭式；
接地線紫銅材質和黃銅材質的優劣對比
1、外觀紫銅：玫瑰紅色，所以又稱紅銅；黃銅：淡金黃色；
2、成分紫銅：純銅，黃銅：銅60%左右，鋅40%左右、相關特性；紫銅：導電率高，延展性和耐腐蝕性較好；黃銅：導電率低，強度和硬度較高；

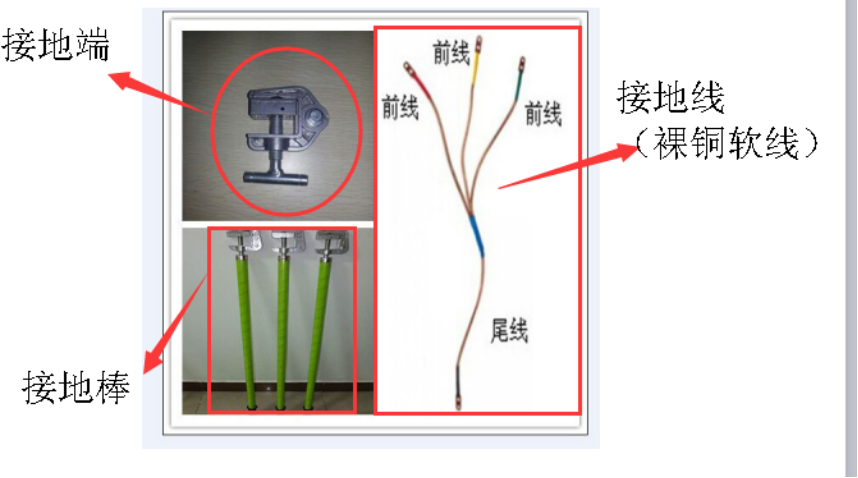

接地線整體結構展示
如上圖接地線分為接地端由鑄鋁件構成，接地棒由玻璃鋼環氧樹脂構成，和內部的三相短路裸銅軟線，三根前線和尾線構成
接地棒頭結構展示
接地棒棒頭，主體采用高輕度鋁合金鑄造，接口處有3mm鋼銷和14mm丁型絲桿，底部為鋼制螺旋絲桿。其他構造見上圖！
接地線（棒）規格展示
|
序號 |
使用環境 |
規格型號 |
棒長 |
線長 |
銅線規格 |
型式 |
備注 |
|
1 |
戶內母排 |
JDX-NL-6KV |
0.5米 |
3*1+3. 5 |
25平方 |
合相 |
平口螺旋接地棒 |
接地線夾1個 |
|
2 |
戶內母排 |
JDX-NS-6KV |
0.5米 |
3*1+3. 5 |
25平方 |
合相 |
平口手握接地棒 |
接地線夾1個 |
|
3 |
戶外線路 |
JDX-WS-6KV |
1米 |
3+1.5+12 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
4 |
戶外線路 |
JDX-WS-6KV |
1米 |
3*1.5+15 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
5 |
變電線路 |
JDX-WS-6KV |
1米 |
3*1.5+10 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
6 |
戶內母排 |
JDX-NL-10KV |
0.5米 |
3+1+5 |
25平方 |
合相 |
平口螺旋接地棒 |
接地線夾1個 |
|
7 |
戶內母排 |
JDX-NS-10KV |
0.5米 |
3+1+5 |
25平方 |
合相 |
平口手握接地棒 |
接地線夾1個 |
|
8 |
戶外線路 |
JDX-WS-10KV |
1米 |
3*1.5+12 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
9 |
戶外線路 |
JDX-WS-10KV |
1米 |
3+1.5+16 |
25平方 |
合相 |
雙黃掛鉤接地棒 |
80公分地釘1個 |
|
10 |
變電線路 |
JDX-WS-10KV |
1米 |
3+1.5+12 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
11 |
戶內母排 |
JDX-NL-35KV |
1米 |
3*1. 5+5 |
25平方 |
合相 |
平口螺旋接地棒 |
接地線夾1個 |
|
12 |
戶內母排 |
JDX-NS-35KV |
1米 |
3*1.5+5 |
25平方 |
合相 |
平口手握接地棒 |
接地線夾1個 |
|
13 |
戶外線路 |
JDX-WS-35KV |
1.5米 |
3*2+13 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80^分地釘1個 |
|
14 |
戶外線路 |
JDX-WS-35KV |
1.5米 |
3*2+15 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80*^汾地釘1個 |
|
15 |
戶內母排 |
JDX-NL-110KV |
1.5米 |
3+2+5 |
25平方 |
合相 |
平口螺旋接地棒 |
接地線夾1個 |
|
16 |
戶內母排 |
JDX-NL-110KV |
2米 |
3*3+5 |
25平方 |
合相 |
平口螺旋接地棒 |
接地線夾1個 |
|
17 |
戶外線路 |
JDX-WS-110KV |
2米 |
3*3+18 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
18 |
戶外線路 |
JDX-WS-110KV |
3米 |
3*4+20 |
25平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
19 |
戶外線路 |
JDX-WS-220KV |
4米 |
3*5+20 |
35平方 |
合相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
20 |
戶外線路 |
JDX-WS-500KV |
6米 |
20米/根 |
50平方 |
單相 |
雙簧掛鉤接地棒 |
80公分地釘1個 |
|
可根據用戶要求定做不同規格配置的接地棒、接地線產品 |

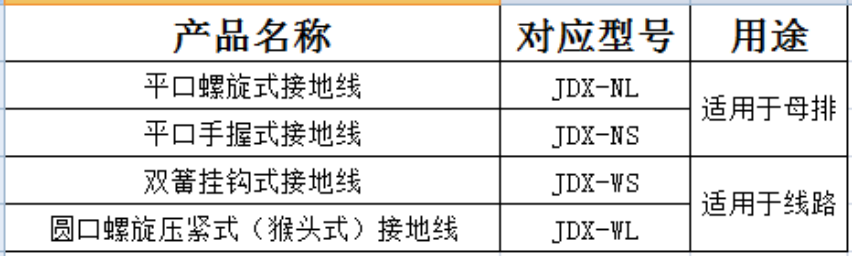

接地棒的常見型號及分類
接地線安裝和拆除注意事項
1、安裝使用接地線之前必須先進行驗電，確認設備或線路已停電，然后先將接地端線夾緊固在接地極上，再將接地棒頭分別卡在相對應的線路或母排上。
2、拆除時應先拆除接地棒頭，后拆除接地端線夾，確保檢修人員的人身安全。
